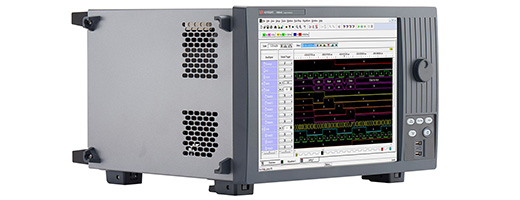

KEYSIGHT 16862A逻辑分析仪



Keysight 16862A具有68个通道，支持350MHz的状态分析和高达12.5GHz的计时缩放，适合复杂数字信号的捕获与分析。标配2Mb的存储深度，最大可扩展至512Mb，支持长时间信号捕获，便于分析间隔较长的事件。

科研实验应用：1、电子工程：用于电路调试和故障排查，分析数字电路的信号行为；2、通信技术：测试和分析通信系统中的信号完整性和时序问题；3、嵌入式系统：调试和验证嵌入式系统中的数据传输和处理；4、计算机科学：用于计算机硬件的性能分析和优化。

KEYSIGHT 16862A逻辑分析仪技术参数：

逻辑分析器配置

• 68通道，350MHz状态，12.5GHz定时变焦，2.5GHz定时，2Mb深度标准

• 15英寸(38.1厘米)彩色触摸屏显示，用于查看和快速导航大量信号和总线
• 内置可移动SSD驱动器，USB3.0端口和LAN，用于快速数据传输和存储大量数据
• 1.4GHz触发定序器，以确保捕获高速事件

时序分析(异步采样)

• 高达2.5GHz/5.0GHz/10GHz(全/半/四分之一通道)定时，可以高分辨率捕获信号活动
• 高达128Mb/256Mb/512Mb(全/半/四分之一通道)的深度内存，用于识别问题的根本原因和症状在时间上广泛分开
• 12.5GHz(80ps)定时变焦，具有256K内存深度，用于高分辨率的触发事件分析

状态分析(同步采样)

• 状态数据速率高达1.4Gb/s，状态时钟速率高达700MHz，用于高速数据捕获
• 自动阈值/样品位置设置，用于在高速总线上进行精确测量
• 所有通道上的同时眼图，用于快速识别问题信号

KEYSIGHT 16862A逻辑分析仪使用方法：

1. 连接电源：将逻辑分析仪连接到电源并打开电源开关。
2. 连接探头：将探头连接到待测电路的信号点，确保连接良好。
3. 设置参数：根据待测信号的特性设置合适的触发条件和采样位置。
4. 启动捕获：按下“运行”按钮，开始捕获信号波形。
5. 分析波形：使用内置的分析工具查看波形，进行必要的测量和分析。
6. 保存数据：通过USB或网络接口将捕获的数据保存，便于后续分析和报告。

KEYSIGHT 16862A逻辑分析仪哪些实验室在用：

• 清华大学电子工程系：用于数字电路设计与调试。
• 北京大学计算机科学与技术系：用于计算机硬件性能分析。
• 中国科学院微电子研究所：用于半导体器件的测试与研发。
• 华南理工大学：用于通信系统的信号分析与优化。
• 浙江大学：用于嵌入式系统的调试与验证。
• 上海交通大学：用于自动化控制系统的信号监测。

KEYSIGHT 16862A逻辑分析仪售后服务支持：

• 电话与在线支持：提供专业的技术咨询，解答用户在操作和维护过程中遇到的问题。
• 现场服务：技术人员可根据需要到现场进行设备检查和故障排除。
• 故障诊断与维修：快速响应用户的维修请求，进行故障诊断和必要的维修。
• 更换零部件：提供原厂零部件的更换服务，确保设备的稳定性和长期使用。
• 操作培训：为用户提供设备操作培训，确保用户能够熟练使用仪器。
• 固件与软件升级：定期提供软件和固件的更新服务，以保证设备功能的最新和最佳性能。
• 用户手册：提供详细的用户手册和操作指南，帮助用户更好地理解和使用设备。
• 技术文献：提供相关的应用文献和案例分析，支持用户的研究和开发工作。
