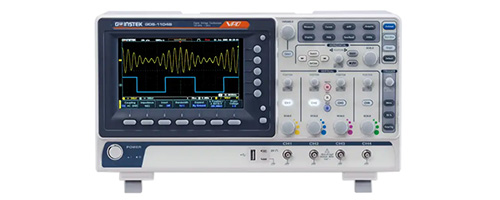

GWINSTEK GDS-1104B数位示波器



GDS-1104B数位示波器带宽100MHz，适合多种信号测试。四通道输入，能够同时监测多个信号。最大采样率为1GSa/s，确保高精度信号捕捉。7英寸800x400WVGA彩色液晶显示屏，支持256色阶显示，增强波形表现。具备自动设置、FFT频域分析、数据记录等多种功能。

科研实验应用：1、电子电路测试：用于测试和分析各种电子电路的波形；2、信号调试：在研发过程中调试信号，确保电路正常工作；3、故障排查：用于检测和排查电子设备中的故障信号；4、通信系统测试：测试通信设备的信号质量和稳定性；5、自动化测试：在自动化测试系统中集成，进行批量测试。

GWINSTEK GDS-1104B数位示波器技术参数：

• 频宽：100MHz
• 通道：4
• 即时取样率：最大1GSa/s
• 萤幕解析度：800x400
• 波形更新率：50，000波形/每秒
• 上升时间：小于3.5ns
• 水平解析度：5ns/格~100s/格
• 垂直解析度：2mV/格~10V/格
• 讯号解析度：8Bit
• 记忆深度：最大10Mpts
• 最大输入电压：300V(DC+ACpeak)，CATII
• 触发精度：±3%fullscale
• 输入阻抗：1MΩ±2%，~15pF
• 储存设定：20组
• 储存波形：24组
• 工作环境：0~50°C/低于80%RH@35°C不可结露
• 存放环境：-20~60°C/低于70%RH@70°C不可结露
• 海拔限制：低于1，000公尺
• 电源规格：AC100/220V、47~63Hz
• 消耗功率：约18W，40VAmaximum
• 保险丝：1Aslow，250V
• 液晶画面：7“TFTWVGAcolordisplay
• 产品尺寸：380X208X127.3mm
• 重量：约2800g

GWINSTEK GDS-1104B数位示波器使用方法：

1. 设备连接：将待测信号源连接到示波器的输入通道。
2. 设置参数：根据需要设置带宽、采样率和触发条件。
3. 选择波形显示模式：选择合适的波形显示模式（如点、向量等）。
4. 启动测量：按下运行按钮，开始实时波形捕捉。
5. 观察波形：在显示屏上观察波形变化，进行必要的调整。
6. 数据记录与分析：使用数据记录功能保存波形数据，并进行后续分析。

GWINSTEK GDS-1104B数位示波器哪些实验室在用：

• 清华大学：用于电子工程课程的实验和研究。
• 北京大学：在通信系统的信号测试中应用。
• 华南理工大学：用于电路设计与调试实验。
• 浙江大学：在自动化控制系统中进行信号分析。
• 上海交通大学：用于电子设备故障排查和测试。
• 中国科学院：在科研项目中进行信号处理和分析。

GWINSTEK GDS-1104B数位示波器售后服务支持：

• 服务内容：提供专业的安装和调试服务，确保设备正常运行。
• 定期维护：建议每年进行一次全面的维护，包括硬件检查和软件更新。
• 校准服务：按照国际标准对设备进行校准，保证测试结果的准确性。
• 热线支持：提供24小时技术热线，解决用户在使用过程中遇到的技术问题。
• 在线支持：通过邮件和在线聊天工具提供技术咨询。
• 原厂配件：提供原厂认证的配件和耗材，确保设备的长期稳定运行。
• 用户培训：为操作人员提供设备使用和维护的培训，确保用户熟练掌握操作技能。
• 定期研讨会：定期举办用户交流会，分享最佳实践和最新技术。
