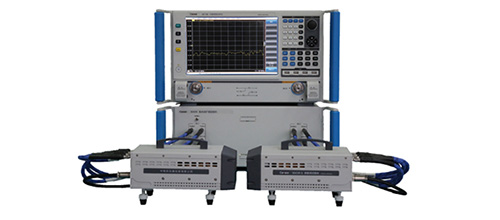

中电思仪 3643K S参数测试模块



3643K S参数测试模块支持40GHz至60GHz的频率测试，适合毫米波频段的应用。能够准确测量被测网络的全S参数。用于毫米波部件、MMIC（单片微波集成电路）、天线、RCS（雷达散射截面）和材料介电常数等领域的研发和生产测试。

科研实验应用：1、毫米波部件测试：用于测试毫米波频段的各种无源和有源部件；2、通信系统研发：在通信设备的研发过程中，进行信号的传输特性分析；3、雷达系统开发：用于雷达系统中天线和信号处理模块的性能评估；4、微波脉冲特性测量：用于微波脉冲信号的特性分析。

中电思仪 3643K S参数测试模块技术参数：

型号	3643K
频率范围（GHz）	40～60
端口输出功率（dBm） （IFBW=1kHz）	≥+6.0
系统动态范围（dB） （IFBW=10Hz）	≥100
反射跟踪（±dB) （IFBW=10Hz）	±0.12
传输跟踪(±dB) （IFBW=10Hz）	±0.12
有效方向性（dB） （IFBW=10Hz）	≥35
有效负载匹配（dB） （IFBW=10Hz）	≥35
端口接头形式	WR19
电源与功耗	DC 12V适配器，≤50W
外形尺寸（宽×高×深，无护角，mm）	120×88.5×240（不含把手、底脚）

中电思仪 3643K S参数测试模块使用方法：

1. 设备准备：将3643K模块连接到相应的矢量网络分析仪，并确保所有连接稳固。
2. 设置参数：根据测试需求设置频率范围、测量类型和其他相关参数。
3. 样品准备：将待测样品连接到测试端口，确保接触良好。
4. 启动测量：开始测量并实时监控数据采集过程。
5. 数据分析：使用配套软件分析测量结果，获取S参数数据。
6. 结果记录：保存测量结果，生成报告以供后续参考。

中电思仪 3643K S参数测试模块哪些实验室在用：

• 清华大学：用于毫米波通信系统的研发和测试。
• 北京大学：在材料科学研究中测量材料的介电常数。
• 华南理工大学：用于天线设计和性能评估。
• 浙江大学：在微波脉冲特性测量中应用。
• 上海交通大学：用于导航系统的信号完整性测试。
• 中国科学院：在雷达系统开发中进行信号处理模块的测试。

中电思仪 3643K S参数测试模块售后服务支持：

• 保修期：设备通常提供一定期限的保修期，涵盖制造缺陷和材料问题。
• 备件供应：确保常用备件的及时供应，减少设备停机时间。
• 软件更新：定期提供软件升级服务，添加新功能和修复已知问题。
• 硬件升级：可根据需求提供硬件升级服务，提升设备性能。
• 问题响应：针对客户反馈的问题，提供快速响应和解决方案。
• 保修范围：在保修期内，涵盖设备的材料和工艺缺陷。
• 在线资源：提供用户手册、操作指南和常见问题解答（FAQ）的在线访问。
• 满意度调查：定期进行客户满意度调查，收集反馈以改进服务质量。

相关产品：

矢量网络分析仪：用于信号的幅度和相位测量，配合3643K进行S参数测试。

频谱分析仪：用于分析信号的频谱特性，确保信号质量。

信号发生器：生成测试信号，配合S参数测试模块进行性能评估。

功率计：用于测量信号的功率，确保测试的准确性。

示波器：用于观察信号波形，辅助分析信号特性。

自动化测试系统：用于自动化测量和数据处理，提高测试效率。
