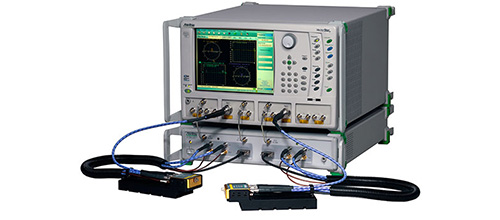

Anritsu VectorStar ME7838G宽带矢量网络分析仪



VectorStar ME7838G能够在单次扫描中覆盖70kHz至220GHz，适合广泛的应用需求。提供优异的动态范围，确保高灵敏度和准确的测量结果。采用安立知的非线性传输线(NLTL)技术，优化毫米波测量性能。支持实时电平校准，提高测量的准确性和可靠性。

科研实验应用：1、毫米波设备特性分析：用于高频毫米波设备的特性测量，支持5G及未来通信技术的研发；2、集成电路(IC)测试：在设计和测试复杂的毫米波IC时，提供精确的S参数测量；3、无线通信系统开发：支持Wi-Fi、WiGig等无线通信标准的设备开发和测试；4、雷达和成像系统：在雷达和成像系统的开发中进行信号特性分析。

Anritsu VectorStar ME7838G宽带矢量网络分析仪技术参数：

• 类型：带屏幕的VNA
• 设备类型：工作台面
• 端口：2个端口
• 端口阻抗：50欧姆
• 频率：70kHz至220GHz（矢量网络分析仪系统），50GHz至1.1THz（毫米波导矢量网络分析仪系统）
• 动态范围：74至119分贝
• 输出功率：-18至10dBm
• 噪声基底：-123至-83dBm
• 线性：1至4分贝
• 重量：小于28公斤

Anritsu VectorStar ME7838G宽带矢量网络分析仪使用方法：

1. 设备准备：将ME7838G连接到电源并打开设备。
2. 连接探头：将探头连接到待测设备，确保连接稳固。
3. 设置频率范围：在仪器界面上设置所需的频率范围（70 kHz至220 GHz）。
4. 选择测量类型：根据实验需求选择适当的测量模式（如S参数测量）。
5. 启动测量：开始测量并观察结果，确保数据稳定。
6. 数据记录与分析：记录测量结果，并使用相关软件进行数据分析。

Anritsu VectorStar ME7838G宽带矢量网络分析仪哪些实验室在用：

• 中国计量科学研究院：用于微波参数的精确测量。
• 清华大学：在通信工程课程中进行毫米波设备的测试。
• 北京大学：用于新型材料的高频特性研究。
• 华南理工大学：在无线通信系统开发中进行信号分析。
• 浙江大学：用于集成电路的特性测试。
• 上海交通大学：在雷达系统的研发中进行设备特性测量。

Anritsu VectorStar ME7838G宽带矢量网络分析仪售后服务支持：

• 在线支持：提供在线技术支持，用户可以通过电子邮件或官方网站提交问题。
• 电话支持：专业技术团队可通过电话为用户提供实时帮助。
• 保修期限：提供一定期限的保修服务，具体视购买协议而定。
• 现场维修：提供现场维修服务，确保设备快速恢复正常运行。
• 运输维修：若设备不能现场修复，可以安排运输至服务中心进行维修。
• 维护计划：提供定期维护服务，以确保设备的最佳性能和准确度。
• 校准服务：定期校准设备，确保测量结果的可靠性。
• 用户培训：提供设备操作培训，确保用户能够熟练使用仪器。
• 应用培训：针对特定应用提供培训，以帮助用户发挥设备的最大潜力。
