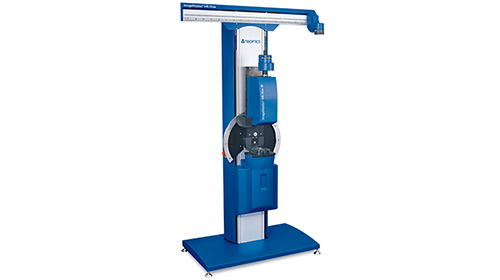

Trioptics ImageMaster HR MTF测试站



ImageMaster HR是一款超高精度的MTF（调制传递函数）测试站，专为中小型样品镜头的研发和质量控制设计，采用模块化和可升级的设计，用户可以根据需要快速更换不同的测量模块（如从可见光转为红外），提高了设备的灵活性和适应性，TempControl版本能够在-40°C至120°C的温度范围内进行测试。

科研实验应用：1、镜头研发：用于相机镜头、监控摄像头和汽车摄像头等光学系统的研发；2、光学元件测试：在光学元件制造过程中，进行质量控制和性能测试；3、航空航天应用：测试用于航空航天的光学系统，确保其在极端条件下的性能；4、生物医学成像：在生物医学领域，测试用于成像设备的光学性能。；5、科研机构。

Trioptics ImageMaster HR MTF测试站技术参数：

范围	ImageMaster HR VIS	ImageMaster HR IR	ImageMaster HR MAX	ImageMaster HRMAX IR
光学装置	无穷共轭 （有限共轭可选）	无穷共轭	无穷共轭 （有限共轭可选）	无穷共轭
最大离轴角	最大可达±110°	最大可达±110°	最大可达±70°	最大可达±70°
光谱范围	450nm…750nm，卤素灯（近红外/近紫外可选）	长波红外：8微米…12微米	可见光/近红外/近 紫外可选	近红外、近紫外、长波红外：8µm…12µm； 可见光：0.4µm…0.9µm； 中波红外：3µm…5µm； 短波红外：0.9µm…1.7µm（可按需提供）
方位角范围	360°	360°	360°	360°
最大图像高度	±23毫米	±23毫米	±23毫米	±23毫米
清晰光圈	-	-	最大可达100毫米	最大可达100毫米
准直器系列	50毫米…500毫米	50平方毫米）	50毫米…1000毫米	50毫米…1,000平方毫米)
样本的EFL范围	1毫米…150毫米1)	1毫米……10毫米1),2)	1毫米…200毫米1)	1毫米…200毫米1)
空间频率 （规格中） 最大空间频率	0lp/mm…500lp/mm 1,000lp/mm （取决于样品）	0lp/mm…60lp/mm	0lp/mm…500lp/mm 1,000lp/mm （取决于样品）	可见光/近红外/长波红外：0lp/mm…60lp/mm； 中波红外：0lp/mm…100lp/mm
精度 （轴向和离轴MTF）	±0.02MTF	±0.03MTF	±0.02MTF	±0.03MTF
重复性 （轴向和离轴MTF）	±0.005MTF	±0.02MTF	±0.005MTF	±0.02MTF

Trioptics ImageMaster HR MTF测试站使用方法：

1. 设备准备：确保ImageMaster HR连接电源并正常启动，检查所有接口和连接。
2. 选择测量模块：根据测试需求选择合适的测量模块（如可见光或红外）。
3. 设置测试参数：输入所需的测试参数，包括波长范围、积分时间等。
4. 样品放置：将待测镜头或光学元件正确放置在测试台上，确保光路畅通。
5. 启动测量：开始MTF测量，实时监控测试过程。
6. 数据分析：使用配套软件分析测量结果，生成详细的测试报告。

Trioptics ImageMaster HR MTF测试站哪些实验室在用：

• 清华大学：用于光学系统的基础研究和镜头性能测试。
• 北京大学：在生物医学成像设备的研发中进行光学性能评估。
• 华南理工大学：用于消费电子产品中镜头的质量控制。
• 浙江大学：在航空航天光学系统的研发中进行测试。
• 上海交通大学：用于监控摄像头的光学性能测试。
• 中国科学院：在光学元件制造过程中进行质量检测和性能评估。

Trioptics ImageMaster HR MTF测试站售后服务支持：

• 电话与在线支持：提供专业的技术咨询，解答用户在操作和维护过程中遇到的问题。
• 现场服务：技术人员可根据需要到现场进行设备检查和故障排除。
• 故障诊断与维修：快速响应用户的维修请求，进行故障诊断和必要的维修。
• 更换零部件：提供原厂零部件的更换服务，确保设备的稳定性和长期使用。
• 操作培训：为用户提供设备操作培训，确保用户能够熟练使用仪器。
• 固件与软件升级：定期提供软件和固件的更新服务，以保证设备功能的最新和最佳性能。
• 用户手册：提供详细的用户手册和操作指南，帮助用户更好地理解和使用设备。
• 技术文献：提供相关的应用文献和案例分析，支持用户的研究和开发工作。

相关产品：

光源：用于提供稳定的照明，确保光谱测量的准确性。

光纤连接器：用于连接光源和测试设备，确保光信号的有效传输。

计算机及分析软件：用于处理和分析测量数据，生成详细的实验报告。

温度控制设备：用于在特定温度下进行实验，确保实验条件的稳定性。

数据采集系统：用于记录和存储测量数据，便于后续分析。

显微镜：用于观察样品的细节，辅助进行光学性能评估。
