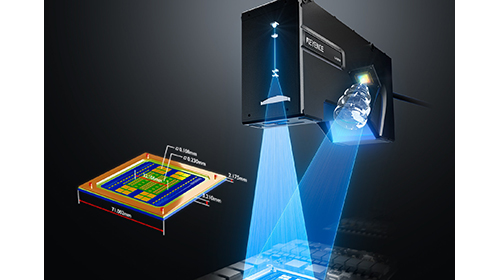

KEYENCE基恩士 LJ-X8000 2D/3D线激光测量仪



LJ-X8000 2D/3D线激光测量仪能够实现3200点/轮廓的超高精度测量，能够准确捕捉目标物的真实形状，支持2D和3D测量，适用于多种材料和形状的检测，能够进行焊接形状检测、端子间距和高度差检测等。具备高达16kHz的3D采样速度，能够快速获取数据，适合在线自动检测。

科研实验应用：1、汽车行业：用于汽车零部件的外观检测和尺寸测量，确保产品符合设计标准；2、电子产品：在电子元件的生产中进行精确测量，确保焊接和组装的质量；3、消费品：用于消费品的质量控制，检测包装和产品的一致性；4、材料科学：在材料研究中进行样品的三维检测，分析材料的特性和缺陷。

KEYENCE基恩士 LJ-X8000 2D/3D线激光测量仪技术参数：

感测头输入				感测头最多为2台 支持LJ-X8000系列感测头、LJ-V7000系列感测头　*使用2台时，感测头A、B为相同型号。
采样周期（触发间隔）				[2D模式]最高1kHz（1ms）*1 [3D模式]连接LJ-X8000系列时，最高16kHz（63μs）*2 连接LJ-V7000系列时，最高64kHz（16μs）*3 （型号末尾B的辉度输出类型为最高8kHz（125μs））*4
检测注册程序数量				SD卡1、2最多各能存储1000个(受SD卡容量以及设定内容的限制)，可外部切换
主轮廓/基准图像数量				[2D模式]每个设定每个探头最大为200(取决于SD卡容量) [3D模式]每个设定最大为400(取决于SD卡容量)
存储卡				SD卡插槽×2 支持OP-87133（512MB）、CA-SD1G（1GB）、CA-SD4G（4GB）、CA-SD16G（16GB） *在SD1插槽中，8000标准配备CA-SD4G，8000E标准配备CA-SD1G
工具数量				[2D模式]100个/设置(其中20个为错位修正用) [3D模式]最大100个/设置
接口	控制输入			20点(输入端子台5点、并行I/O15点)
	控制输出			28点(输出端子台6点、并行I/O22点) PhotoMOSFET*5
	RS-232C			数值输出以及控制输入输出（不能与使用RS-232C端口的PLC链接同时使用） 支持的最大波特率为230400bps
	PLC链接			使用Ethernet或RS-232C端口进行数值输出以及控制输入输出 （不能与EtherNet/IP™和PROFINET同时使用。使用RS-232C端口时，不能与RS-232C无协议通信同时使用）
	Ethernet			数值输出以及控制输入输出 连接随附的基恩士生产的计算机应用软件，除了上述功能，还可以上传或下载检测设定、进行各种模拟、收发或远程连接包括轮廓/图像在内的各种数据 支持FTP客户端/服务器功能、VNC服务器功能（计算机以外的客户端仅支持显示器画面显示）以及BOOTP功能 1000BASE-T/100BASE-TX/10BASE-T 支持巨型帧（连接CB-NEC20E/NEP20E/NPN20E中的其中一个时）
	USB			连接随附的基恩士生产的计算机应用软件，不仅可以输出数值（仅3D模式），还可以上传或下载检测设定，进行各种模拟，收发或远程连接包括轮廓/图像数据在内的各种数据 USB2.0专用
	EtherNet/IP™			使用Ethernet端口或者选购件EtherNet/IP™单元CB-NEP20E进行数值输入输出（不能与PLC链路、PROFINET、EtherCAT®同时使用） 支持循环通信（最多1436字节）及信息通信 最大连接数：32（Ethernet端口）/1：ExclusiveOwner、4：InputOnly（CB-NEP20E） 遵照一致性测试Version.CT15（Ethernet端口）/CT17（CB-NEP20E）
	PROFINET			使用Ethernet端口或者选购件PROFINET单元CB-NPN20EA进行数值输入输出以及控制输入输出（不能与PLC链路、EtherNet/IP、EtherCAT®同时使用） 支持同步通信（最大1408byte字节）(Ethernet端口)/1252byte（CB-NPN20EA） 支持非周期（记录数据）通信 遵照ConformanceClassA（Ethernet端口）/C（CB-NPN20EA）
	EtherCAT®			连接选购件EtherCAT®单元CB-NEC20E，可以进行数值输出及控制输入输出（不能与PLC链路、EtherNet/IP™、PROFINET同时使用） 支持周期通信（处理数据对象通信）（输入：最大536字节/输出：最大532字节） 支持非周期通信（邮箱通信） 支持CoE 遵照一致性测试V2.2.10和V2.2.1.0
	鼠标			可以使用专用鼠标(与控制器包装在一起)操作各项菜单
	SNTP			和SNTP服务器连接，可以自动修正本机的日期时间
	USBHDD			只要将HDD(最大2TB)连接到专用USB端口(符合USB3.0、支持总线电源、额定输出900mA)， 即可输出包括轮廓/图像数据在内的各种数据
	显示器输出			模拟RGB输出，XGA1024×768(24位彩色、60Hz)
编码器输入				1组：兼用RS-422线路驱动器输出(带5V输出：最大150mA)集电极开路输出(支持5V/12V/24V)
响应频率	RS-422			单相/Z相1.6MHz　2相/1递增1.6MHz　2相/2递增3.2MHz　2相/4递增6.4MHz
	集电极开路（OC）			单相/Z相100kHz　2相/1递增100kHz　2相/2递增200kHz　2相/4递增400kHz
激光ON输入				无电压输入(工厂发货时使用短接线短路)
冷却风扇				有
最小显示单元				[2D模式]0.1µm、0.01°、0.00001mm2 [3D模式]0.1µm、0.001°、0.0001mm2、0.00001mm3
显示语言				支持中文（简体）/中文（繁体）/日文/英文/韩文/法文/意大利文/泰文/德文/捷克语/匈牙利语/波兰语切换
额定	电源电压			24VDC±10%
	环境温度	0至+45℃(DIN导轨安装)/0至+40℃(底面安装)

KEYENCE基恩士 LJ-X8000 2D/3D线激光测量仪使用方法：

1. 设备准备：确保LJ-X8000系列传感器连接电源并正常启动，检查软件和硬件状态。
2. 样品放置：将待测样品放置在传感器的检测区域，确保其固定稳妥。
3. 参数设置：根据测量需求设置相应的检测参数，如测量模式、分辨率等。
4. 启动检测：启动设备进行自动检测，实时监控检测过程。
5. 数据分析：检测完成后，使用配套软件对检测结果进行分析，生成报告。
6. 结果记录：将检测结果保存并记录，便于后续的质量追踪和分析。

KEYENCE基恩士 LJ-X8000 2D/3D线激光测量仪哪些实验室在用：

• 清华大学：用于汽车零部件的表面缺陷检测，支持工程研究。
• 北京大学：在材料科学研究中进行样品的三维检测。
• 华南理工大学：用于电子元件的生产检测，确保产品质量。
• 浙江大学：在医疗器械的生产中进行精确测量，确保设备的安全性。
• 上海交通大学：用于消费品的质量控制，检测包装和产品的一致性。
• 中国科学院：在科研项目中进行样品的三维检测和分析。

KEYENCE基恩士 LJ-X8000 2D/3D线激光测量仪售后服务支持：

• 电话与在线支持：提供专业的技术咨询，解答用户在操作和维护过程中遇到的问题。
• 现场服务：技术人员可根据需要到现场进行设备检查和故障排除。
• 故障诊断与维修：快速响应用户的维修请求，进行故障诊断和必要的维修。
• 更换零部件：提供原厂零部件的更换服务，确保设备的稳定性和长期使用。
• 操作培训：为用户提供设备操作培训，确保用户能够熟练使用仪器。
• 固件与软件升级：定期提供软件和固件的更新服务，以保证设备功能的最新和最佳性能。
• 用户手册：提供详细的用户手册和操作指南，帮助用户更好地理解和使用设备。
• 技术文献：提供相关的应用文献和案例分析，支持用户的研究和开发工作。
