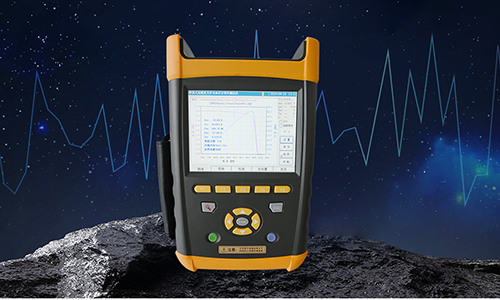

LAILX 莱科斯LX-PV30便携式IV曲线测试仪



LX-PV30便携式IV曲线测试仪电压量程5V～200V，可测量1500v组串的IV曲线测试，以及30A组串的串并联测试，可连续性测试光伏电池IV数据，20s一次自动检测。实时记录光伏组件的发电量，通过图形化界面呈现发电量数据，具备IV补偿功能，可以在测试过程中自动调整测量参数，以消除外部环境因素的影响。设备符合相关国际测试标准。

科研实验应用：1、光伏组件测试：测量太阳能电池和光伏组件的电流-电压特性，评估其性能和效率；2、质量控制：在光伏组件生产过程中进行质量检测，确保产品符合标准要求；3、材料研发：用于新型光伏材料的性能评估，支持材料科学研究；4、现场测试：在光伏发电现场进行快速测试和评估。

LAILX莱科斯LX-PV30便携式IV曲线测试仪规格参数

• 电压量程：5V～200V（开路电压大于15V）
• 电压测试精度：0.1V
• 电压测试准确度：±0.5%±0.2V
• 电流量程0.1～30A
• 电流测试精度：0.001A
• 电流测试准确度：±0.5%±0.02A
• 最大功率测试重复性：±0.5%±3W
• 最大功率测试范围：50W～1kW
• 转换到STC下最大功率准确性：优于±3%±1W

探头盒单元参数

• 环境温度检测范围：-30℃～100℃
• 电池温度检测范围：-30℃～100℃
• 温度测试精确度：±1℃
• 辐照度测试范围：0～1800W/㎡
• 辐照度测试精度：优于±3%
• 与主机通信接口：RS232串口、蓝牙
• 长×宽×高：166×83×33mm
• 重量：450g
• 电源：4节AAA电池

主机参数

• 供电方式：内置锂电池/电源适配器
• 电池类型：14.8V/4400mAH
• 电池供电时间：10小时
• 长×宽×高：296×186×75mm
• 重量：2.3kg
• 工作温度：-10℃～50℃
• 存储温度：-20℃～60℃
• 湿度：5～95%RH

LAILX莱科斯LX-PV30便携式IV曲线测试仪使用方法

1. 确保LX-PV30主机和探头盒处于良好状态，充电完成。
2. 使用无线连接技术将主机与探头盒配对，确保信号稳定。
3. 将待测试的光伏组件或电池放置在合适的位置，确保连接准确。
4. 在主机上设置测试参数，如测试时间、扫描范围等。
5. 启动测试程序，仪器将开始自动测量IV曲线并记录数据。
6. 在测试过程中，通过主机屏幕实时监控IV曲线和相关数据。
7. 测试完成后，保存测试数据和波形，利用条码扫描功能记录样品信息。

LAILX莱科斯LX-PV30便携式IV曲线测试仪有哪些实验室在用

• 中国电子科技集团公司第41研究所光伏效率分析中心
• 浙江大学新能源与光电科学与工程学院实验室
• 同济大学光伏技术国家重点实验室
• 云南大学新能源科学与工程学院实验中心
• 北京航天材料工业研究院光电技术部
• 深圳市英飞拓科技股份有限公司研发部

LAILX莱科斯LX-PV30便携式IV曲线测试仪售后服务支持

• 保修期：通常提供一年的保修服务，涵盖因制造缺陷或材料问题引起的故障。
• 保修范围：包括主要部件和功能，确保设备在正常使用条件下的性能。
• 在线支持：提供电话和电子邮件技术支持，快速解答用户的技术问题和操作疑惑。
• 用户手册：提供详细的用户手册和操作指南，以帮助用户更好地理解设备的功能和使用方法。
• 操作培训：为用户提供设备操作及维护的培训课程，确保用户能够熟练使用仪器。
• 应用指导：提供光伏性能测试的相关知识和应用指导，帮助用户提高测试效率。
• 专业维修：提供专业的维修服务，包括故障诊断和零部件更换，确保设备的正常运行。
• 定期维护建议：建议用户定期进行仪器维护，以确保其长期稳定运行。
