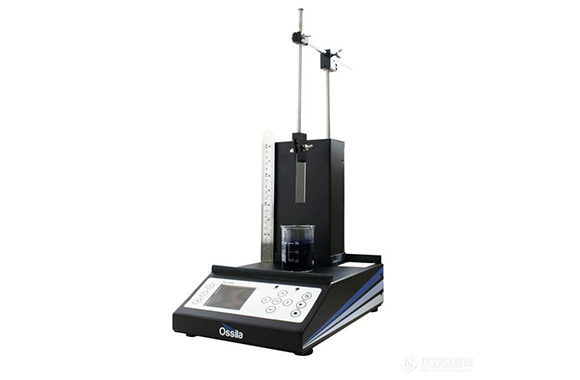

Ossila L20066浸渍提拉镀膜机
L20066浸渍提拉镀膜机高精度和可重复性的电机,可实现平滑的运动曲线。以不同的速率从溶液中取出基材,从低至0.01毫米/秒到高至50毫米/秒。集成软件可轻松设置,并允许选择手动或自动操作。独立设置浸入和提取属性,以创建恒定和可变的薄膜厚度。可以保存10个不同的程序,每个程序最多可存储20个例程,以涂覆多个基材,而无需每次重新配置设备。

科研实验应用:薄膜材料制备:用于制备各种材料的薄膜,如有机光电材料、半导体薄膜和涂层材料;2、纳米技术:在纳米材料研究中,制备均匀的纳米涂层,用于提升材料性能;3、光电器件:在光电器件(如OLED和太阳能电池)的研发中,浸渍提拉镀膜机用于制备活性层和电极薄膜;4、生物医学应用:用于制备生物兼容性薄膜,应用于药物释放系统和组织工程。
Ossila L20066浸渍提拉镀膜机参数:
| 最低提取速率 | 0.01毫米.秒-1 |
|---|---|
| 最高提取速率 | 50毫米秒-1 |
| 速率重复性 | ±0.01%@1毫米秒-1;±0.1%@10毫米秒-1;±0.3%@50毫米秒-1 |
| 最大行驶距离 | 100毫米 |
| 最大循环次数 | 1000次循环 |
| 定时器持续时间 | 99:59:59(时:分:秒) |
| 集成的软件功能 | 可变的拔出速度、重复循环、碰撞检测 |
| 程序数量 | 20 |
| 电源 | 直流24伏 |
| 产品尺寸(宽x高x深) | 200毫米x350毫米(完全伸展时为450毫米)x300毫米 |
| 重量 | 5.15公斤 |
Ossila L20066浸渍提拉镀膜机使用方法:
- 准备工作:确保设备处于平稳的工作台面上,并连接电源和必要的气源。
- 样品准备:清洁待镀膜的基材,确保表面无污染和杂质。
- 设置参数:根据实验需求设置镀膜速度、浸泡时间和提拉高度等参数。
- 浸泡过程:将基材放入溶液中,进行预设的浸泡时间,以确保均匀吸附。
- 提拉操作:缓慢提拉基材,形成均匀的薄膜,记录提拉速度和高度。
- 干燥和固化:根据所用材料,进行干燥或固化处理,确保薄膜固定在基材上。
- 检测薄膜质量:使用显微镜或其他分析仪器检查薄膜的均匀性和厚度。
Ossila L20066浸渍提拉镀膜机有哪些实验室在用:
- 中国科学院上海有机化学研究所:制备功能材料样品。
- 中国科学院半导体研究所:制备半导体器件特定层。
- 华中科技大学微电子学院:辅助教学和科研实验。
- 中国科学院微电子研究所:制作微电子元器件原型。
- 北京理工大学新材料研究中心:制备新型功能性薄膜。
- 武汉大学半导体显示与照明国家重点实验室:制备OLED新材料。
Ossila L20066浸渍提拉镀膜机使用注意事项:
- 使用前需了解设备原理和操作细节,做好安全知识学习。
- 设备安装时要选择平稳工作台,防止震动影响效果。
- 操作时要加权轻巧,长时间操作需适度休息,避免损伤手部。
- 粘贴底片时要保证整体平整无褶皱,影响成膜均匀性。
- 清洁镀膜槽和每次更换源头前必须彻底清洗除尘。
- 调节拉孔速度和行程应在有效范围内操作。
- 定期校准厚度计以保证镀膜厚度控制准确。
- 起动前检查源头是否连接良好,镀膜过程关闭通风扇避免干扰。
- 处理有毒液体时要配备安全防护措施。
- 禁止随意翻修和修改设备进行改装。
相关产品:
分析天平:精确称量镀膜材料,以确保所用溶液的浓度准确。
显微镜:用于观察薄膜的表面形态和结构。
薄膜厚度测量仪:测量薄膜的厚度,确保满足实验要求。
光谱仪:用于分析薄膜的光学特性,如透过率和反射率。
干燥箱:在镀膜后用于干燥和固化薄膜材料。
