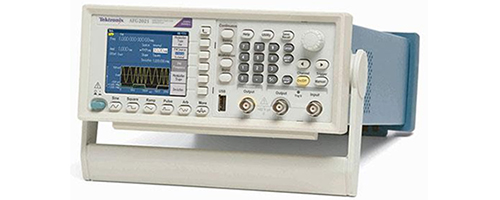

Tektronix泰克 AFG2021任意波形/函数发生器



AFG2021任意波形/函数发生器支持1uHz至20MHz的频率范围，适合多种应用场景。250MS/s的采样率和14位的垂直分辨率，能够生成高保真的信号。提供12种标准波形，包括正弦波、方波、脉冲波等，方便快速生成常用信号。内置调制、噪声发生器、突发和扫描模式，增加了仪器的多功能性。

科研实验应用：1、电子测试与测量：用于测试和调试模拟电路和数字电路；2、传感器仿真：模拟传感器输出，进行设计验证；3、教育与培训：在实验室教学中用于信号生成和分析；4、功能测试：用于设备的功能验证和性能测试；5、无线电和卫星系统测试：适合测试无线电和卫星系统组件；6、汽车电子测试。

Tektronix泰克 AFG2021任意波形/函数发生器技术参数：

• 频道：1
• 波形：正弦波、方波、脉冲波、锯齿波、噪声、直流、Sin(x)/x、高斯波、洛伦兹波、指数上升波、指数衰减波和半正矢
• 采样率： 250MS/s
• 垂直分辨率：14位
• 正弦波：1μHz至20MHz
• 突发模式下的正弦波：1μHz至10MHz
• 有效最大频率输出：20兆赫
• 幅度平坦度（1Vp-p）：<5MHz±0.15dB（±0.05dB，典型值）5MHz至20MHz±0.3dB（±0.02dB，典型值）
• 方波：1μHz至10MHz
• 上升/下降时间：≤18纳秒
• 抖动（RMS）：<500ps（<60ps，典型值）
• 斜波：1μHz至200kHz
• 线性：在10%至90%的幅度范围内，峰值输出≤0.1%
• 对称：0.0%至100.0%
• 脉搏波：1mHz至10MHz
• 脉冲宽度：30.00纳秒至999.99秒
• 脉冲占空比：0.001%至99.999%（脉冲占空比宽度有限制）

Tektronix泰克 AFG2021任意波形/函数发生器使用方法：

1. 连接电源：将AFG2021连接到电源并打开设备。
2. 选择波形：通过用户界面选择所需的波形类型（如正弦波、方波等）。
3. 设置频率：输入所需的频率值，调整输出幅度。
4. 配置调制：如需调制信号，设置调制参数。
5. 连接输出：将输出端口连接到待测试设备或电路。
6. 开始测试：启动信号输出，观察测试设备的响应。

Tektronix泰克 AFG2021任意波形/函数发生器哪些实验室在用：

• 清华大学电子工程系：用于电子电路的测试与实验。
• 北京航空航天大学：在航空电子设备的开发中应用。
• 华南理工大学：用于信号处理与通信系统的研究。
• 浙江大学电气工程学院：在电气设备测试中使用。
• 中科院物理研究所：用于物理实验中的信号生成。
• 东南大学自动化学院：在自动化控制系统的开发中应用。

Tektronix泰克 AFG2021任意波形/函数发生器售后服务支持：

• 服务内容：提供专业的安装和调试服务，确保设备正常运行。
• 定期维护：建议每年进行一次全面的维护，包括硬件检查和软件更新。
• 校准服务：按照国际标准对设备进行校准，保证测试结果的准确性。
• 热线支持：提供24小时技术热线，解决用户在使用过程中遇到的技术问题。
• 在线支持：通过邮件和在线聊天工具提供技术咨询。
• 原厂配件：提供原厂认证的配件和耗材，确保设备的长期稳定运行。
• 用户培训：为操作人员提供设备使用和维护的培训，确保用户熟练掌握操作技能。
• 定期研讨会：定期举办用户交流会，分享最佳实践和最新技术。
