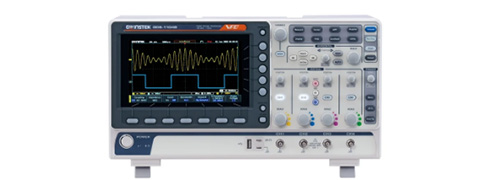

GWINSTEK GDS-1000B数位示波器



GDS-1000B数位示波器提供100MHz、70MHz和50MHz三种频宽选项，最大实时采样率为1GSa/s，能够捕捉快速变化的信号。每通道独立10M的存储深度，便于详细分析波形。配备7寸800x480WVGA液晶显示屏，支持256色阶显示，增强波形的可视化效果。具备1M点的FFT频域信号显示，适合进行频谱分析。

科研实验应用：1、电子工程：用于电路设计和调试，帮助工程师分析信号波形；2、通信技术：用于测试和分析通信信号的质量和稳定性；3、自动化控制：在自动化系统中监测和调试控制信号；4、研发实验室：在新产品开发中进行信号测试和验证。

GWINSTEK GDS-1000B数位示波器技术参数：

• 频宽：70MHz
• 通道：2
• 即时取样率：最大1G Sa/s
• 萤幕解析度：800x400
• 波形更新率：50,000波形/每秒
• 上升时间：小于5ns
• 水平解析度：5ns/格~ 100s/格
• 垂直解析度：2mV/格~ 10V/格
• 讯号解析度：8Bit
• 记忆深度：最大10Mpts
• 最大输入电压：300V (DC+AC peak), CAT II
• 触发精度：± 3% full scale
• 输入阻抗：1MΩ±2%, ~15pF
• 储存设定：20组
• 储存波形：24组

GWINSTEK GDS-1000B数位示波器使用方法：

1. 设备准备：确保示波器连接电源并正常启动，检查探头和连接线是否完好。
2. 设置参数：根据需要选择合适的频宽和采样率，设置触发条件。
3. 连接信号源：将待测信号源连接到示波器的输入通道。
4. 调整显示：使用水平和垂直控制旋钮调整波形显示，确保波形清晰可见。
5. 启动测量：按下“运行”按钮，开始实时监测信号波形。
6. 数据记录：使用示波器的存储功能记录波形数据，必要时进行FFT分析。

GWINSTEK GDS-1000B数位示波器哪些实验室在用：

• 清华大学电子工程系：用于电路设计与信号分析的教学和研究。
• 北京航空航天大学：在航空电子设备的研发中进行信号测试。
• 华南理工大学：用于通信工程实验室的信号处理研究。
• 中南大学：在自动化控制系统的开发中进行信号监测。
• 浙江大学：用于医疗设备的信号测试与验证。
• 中国科学院电子学研究所：进行新型电子元件的信号分析。

GWINSTEK GDS-1000B数位示波器售后服务支持：

• 保修期：设备通常提供一定期限的保修期，涵盖制造缺陷和材料问题。
• 备件供应：确保常用备件的及时供应，减少设备停机时间。
• 软件更新：定期提供软件升级服务，添加新功能和修复已知问题。
• 硬件升级：可根据需求提供硬件升级服务，提升设备性能。
• 问题响应：针对客户反馈的问题，提供快速响应和解决方案。
• 保修范围：在保修期内，涵盖设备的材料和工艺缺陷。
• 在线资源：提供用户手册、操作指南和常见问题解答（FAQ）的在线访问。
• 满意度调查：定期进行客户满意度调查，收集反馈以改进服务质量。
