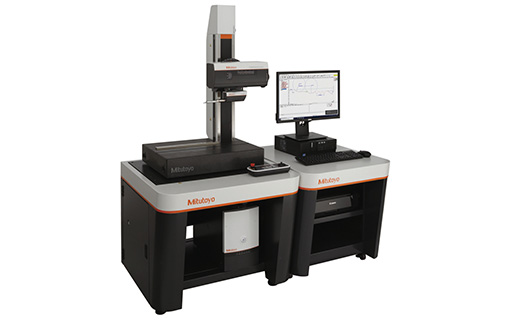

Mitutoyo FTA-S4S3000表面粗糙度测定仪



FTA-S4S3000表面粗糙度测定仪具备高达80mm/s的X轴驱动速度和30mm/s的Z2轴垂直移动速度，从测量开始位置到数据采集开始的助跑距离仅为0.05mm。所有电缆均内置于主机内，消除了电缆缠绕的风险，X轴倾斜驱动单元支持±45°的倾斜测量，无需额外的倾斜夹具，支持JIS、ISO、ANSI、VDA等多种表面粗糙度测量标准，适应不同的行业需求。

科研实验应用：1、材料科学研究：用于分析不同材料的表面粗糙度，帮助研究材料的性能和应用；2、机械工程：在机械零部件的制造过程中，测量表面粗糙度以确保零件的配合精度；3、汽车工业：用于测量发动机缸体、曲轴、活塞等关键零部件的表面粗糙度，提升发动机性能和可靠性；4、航空航天：在航空航天部件的制造中，确保表面质量符合严格的标准；5、电子行业。

Mitutoyo FTA-S4S3000表面粗糙度测定仪技术参数：

Z1轴(检测部)量测范围	800um/80um/8um
Z1轴光学尺	差动电感
Z1轴解析度	0.01um(800um)，0.001um(80μm)、0.0001um(8μm)
测针上下作动	圆弧运动
量测方向	拉、推两方向
量测面方向	下方向
测定力	0.75mN
测针前端	60°，R：2um，钻石
X轴光学尺	高精度线性编码器
Z2轴(立柱）光学尺	ABS线性编码器
X轴解析度	0.05um
Z2轴(立柱）解析度	1um
X轴倾斜角度	±45°
X轴驱动速度	软体：0~80mm/s，遥控测试盒操作：0~40mm/s
Z2轴(立柱）驱动速度	软体：0~30mm/s，遥控测试盒操作：0~40mm/s
量测速度	0.02，0.05，0.1，0.2，0.5，1.0，2.0，5.0，10，20，30mm/s
检出器更换	使用热抽换功能无需关闭控制器电源（轮廓检出器需要初始化）搭载免工具拆装机构（旋钮式夹紧杆）
基座材质	辉长岩
控制器尺寸（mm）	W221*D472*H346
遥控测试盒尺寸（mm）	W248*D62*H102
控制器重量（kg）	14kg
遥控测试盒重量（kg）	0.9kg
精度保证温度范围	19~21°C
精度保证温度梯度	2.0°C/8h
使用温度范围	5~40°C（校正时与量测时的温度变化为±1°C以内）
使用湿度范围	20~80%RH（但无凝结）
保存温度范围	-10~50°C
保存湿度范围	5~90%RH（但无凝结）
通讯介面	USB
电源规格	100~120V，200~240V±10%，AC50/60Hz
消耗电力	400W

X轴（驱动部）量测范围：

• 100mm：FTA-S4S3000、FTA-H4S3000、FTA-W4S3000、FTA-L4S3000
• 200mm：FTA-S8S3000、FTA-H8S3000、FTA-W8C3000、FTA-L8C3000
• 真直精度（X轴水平横向时）｜100mm：(0.05+0.001L)umL=驱动长度(mm)、200mm：(0.1+0.002L)umL=驱动长度(mm)，评估参数：Pt
• Z2轴（立柱）量测范围：S：300mm，H、W：500mm，L：700mm
• 基座尺寸（W*D）：S、H：600*450mm，W、L：1000*450mm

Mitutoyo FTA-S4S3000表面粗糙度测定仪使用方法：

1. 样品准备：确保待测样品表面清洁且无污染，适合进行粗糙度测量。
2. 仪器设置：打开仪器电源，选择合适的测量模式和探测器。
3. 样品放置：将样品放置在测量平台上，确保样品固定且位置准确。
4. 测量启动：启动测量程序，仪器将自动进行测量并记录数据。
5. 数据分析：测量完成后，使用软件分析测量数据，生成粗糙度报告。
6. 结果保存：将测量结果保存至计算机，便于后续查阅和分析。

Mitutoyo FTA-S4S3000表面粗糙度测定仪哪些实验室在用：

• 清华大学机械工程系：用于机械零部件的表面粗糙度测量。
• 北京航空航天大学材料科学与工程学院：分析航空材料的表面特性。
• 上海交通大学汽车工程学院：测量汽车零部件的表面粗糙度。
• 华中科技大学生物医学工程学院：用于生物材料的表面粗糙度研究。
• 中山大学物理与材料科学学院：研究新材料的表面特性。
• 浙江大学机械工程学院：在机械设计与制造中进行表面粗糙度测量。

Mitutoyo FTA-S4S3000表面粗糙度测定仪售后服务支持：

• 在线支持：提供在线技术支持，用户可以通过电子邮件或官方网站提交问题。
• 电话支持：专业技术团队可通过电话为用户提供实时帮助。
• 保修期限：提供一定期限的保修服务，具体视购买协议而定。
• 现场维修：提供现场维修服务，确保设备快速恢复正常运行。
• 运输维修：若设备不能现场修复，可以安排运输至服务中心进行维修。
• 维护计划：提供定期维护服务，以确保设备的最佳性能和准确度。
• 校准服务：定期校准设备，确保测量结果的可靠性。
• 用户培训：提供设备操作培训，确保用户能够熟练使用仪器。
• 应用培训：针对特定应用提供培训，以帮助用户发挥设备的最大潜力。
