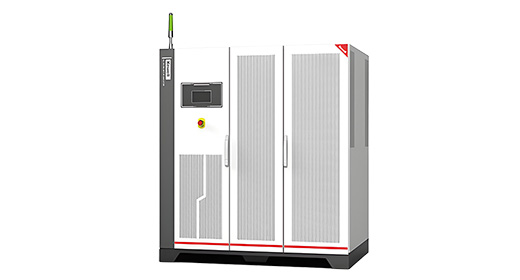

Kewell科威尔 M1000-DM系列电机模拟器一体机



M1000-DM系列电机模拟器一体机双通道输出，支持多种电机类型的模拟。支持的电压范围通常为0-300V（具体参数可能因型号而异）。最大输出电流可达100A，支持短路、堵转、正常运行等多种模拟模式。可通过参数设置实现不同类型和功率等级电机的模拟。

科研实验应用：1、电动汽车驱动电机测试：用于电动汽车电机控制器的功能和性能测试；2、通用变频器开发：支持变频器的开发和测试，确保其在不同工况下的稳定性；3、电机控制系统标定：用于电机控制系统的标定和故障注入测试，确保系统的可靠性；4、耐久性测试：对电机进行长时间的耐久性测试，评估其使用寿命和性能稳定性；5、功能安全测试：确保电机控制系统在故障情况下的安全性。

Kewell科威尔 M1000-DM系列电机模拟器一体机技术参数：

输入参数
电网相数/电网电压	3φ3W+PE/380V±15%
电流失真	≤5%（额定功率）
功率因数	≥0.99（额定功率）
电机模拟器一体机谱系
功率范围	电池模拟电压	电池模拟电流	电机模拟电压	电机模拟电流
100kW	24-1000V	0-300A	0-450Vrms	0-280A
200kW	24-1000V	0-600A	0-450Vrms	0-560A
300kW	24-1200V	0-900A	0-800Vrms	0-500A
400kW	24-1200V	0-1200A	0-800Vrms	0-600A
500kW	24-1200V	0-1200A	0-800Vrms	0-700A
电池模拟参数
电压/电流精度	<±0.1%F.S.
电压纹波	<0.2%F.S.
电池模拟	三元锂、磷酸铁锂、锰酸锂、镍氢等7种常见固定电池曲线可根据要求自定义电池模型输出
电机模拟参数
电机类型	永磁同步/交流异步
模拟电机相数	3相
额定转速	60000/120000rpm/pole pair
极对数范围	1~20
旋变励磁	3kHz~20kHz
电机漏感	50uH~2650uH
电流频率	0Hz-1kHz/0Hz-2kHz
模型迭代率	2us
位置传感器	旋变/电子旋变/码盘/霍尔/位移传感器
通讯方式	LAN/CAN
定子电阻	0Ω~5Ω
温度传感器	4路，NTC或PTC
冷却方式	风冷/风冷+水冷
环境温度/相对湿度	-10～40℃/0—90%RH（25℃非凝结）
海拔	<2000m
尺寸	详见产品谱系

Kewell科威尔 M1000-DM系列电机模拟器一体机使用方法：

1. 设备连接：将电机模拟器与待测电机及控制器连接，确保连接正确。
2. 设置参数：通过用户界面设置电机的相关参数，如电压、电流、功率等。
3. 选择模拟模式：根据测试需求选择合适的模拟模式（如短路、堵转等）。
4. 启动测试：启动电机模拟器，开始测试过程。
5. 实时监控：监控电机的运行状态和性能数据，确保在设定范围内。
6. 记录数据：完成测试后，记录相关数据以供分析和评估。
7. 关闭设备：测试完成后，安全断开设备连接，关闭电机模拟器。

Kewell科威尔 M1000-DM系列电机模拟器一体机哪些实验室在用：

• 清华大学：用于电动汽车驱动电机的性能测试。
• 北京航空航天大学：在电机控制系统的标定中应用。
• 上海交通大学：进行通用变频器的开发和测试。
• 华中科技大学：用于电机的耐久性测试。
• 中科院电工研究所：在电机控制技术的基础研究中使用。
• 浙江大学：进行电机功能安全测试，确保系统的可靠性。

Kewell科威尔 M1000-DM系列电机模拟器一体机售后服务支持：

• 服务内容：提供专业的安装和调试服务，确保设备正常运行。
• 定期维护：建议每年进行一次全面的维护，包括硬件检查和软件更新。
• 校准服务：按照国际标准对设备进行校准，保证测试结果的准确性。
• 热线支持：提供24小时技术热线，解决用户在使用过程中遇到的技术问题。
• 在线支持：通过邮件和在线聊天工具提供技术咨询。
• 原厂配件：提供原厂认证的配件和耗材，确保设备的长期稳定运行。
• 用户培训：为操作人员提供设备使用和维护的培训，确保用户熟练掌握操作技能。
• 定期研讨会：定期举办用户交流会，分享最佳实践和最新技术。
