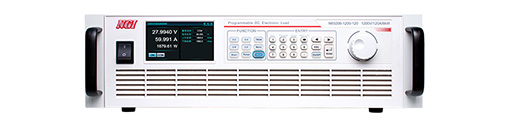

NGI恩智 N69200系列高性能大功率可编程直流电子负载



N69200系列可编程直流电子负载的功率范围从2kW到60kW，标准19英寸3U机箱功率高达6kW，体积和重量较传统电子负载减半。支持150V、600V和1200V三种电压规格，支持高达30kHz的动态频率扫频功能，适合快速响应的测试需求。支持主/从并联控制，能够实现功率的灵活扩展和均流功能。

科研实验应用：1、电动汽车电池测试：用于电动汽车动力电池的性能验证和老化测试；2、燃料电池测试：评估燃料电池的性能和可靠性；3、直流充电桩测试：测试充电桩的输出性能和稳定性；4、开关电源测试：用于开关电源的效率和稳定性测试；5、电力电子设备测试：用于各种电力电子设备的性能评估和测试 。

NGI恩智 N69200系列高性能大功率可编程直流电子负载技术参数：

• 通道数：1
• 精度：电压0.015％+0.015％F.S./电流0.04％+0.04％F.S.
• 通讯接口：USB（仅波形导入）/LAN/RS232/CAN
• 电压/电流采样率：高达500kHz
• 高速动态模式：30kHz，动态变频扫描
• 输入阻抗：16MΩ（Typical）
• 保护功能：OVP/OCP/OPP/OTP/RV
• 尺寸：132.5mm（H）x482.0mm（W）含把手x670.0mm(D)
• 输入：电压220V AC±10％，电流＜2A，頻率47Hz-63Hz

型号参数：

N69202-150-200

通道数1，电压150V，电流200A，功率2000W，精度电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.，分辨率0.1mV / 0.1mA，通讯接口LAN/RS232/CAN，尺寸3U

N69202-600-140

通道数1，电压600V，电流140A，功率2000W，精度电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.，分辨率0.1mV / 0.01mA，通讯接口LAN/RS232/CAN，尺寸3U

N69202-1200-40

通道数1，电压1200V，电流40A，功率2000W，精度电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.，分辨率1mV/0.01mA，通讯接口LAN/RS232/CAN，尺寸3U

N69204-150-400

通道数1，电压150V，电流400A，功率4000W，精度电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.，分辨率0.1mV/0.1mA，通讯接口LAN/RS232/CAN，尺寸3U

N69204-600-280

通道数1，电压600V，电流280A，功率4000W，精度电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.，分辨率0.1mV/0.1mA，通讯接口LAN/RS232/CAN，尺寸3U

N69204-1200-80

通道数1，电压1200V，电流80A，功率4000W，精度电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.，分辨率1mV/0.01mA，通讯接口LAN/RS232/CAN，尺寸3U

N69206-150-600

通道数1，电压150V，电流600A，功率6000W，精度电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.，分辨率0.1mV0.1mA，通讯接口LAN/RS232/CAN，尺寸3U

N69206-600-420

通道数1，电压600V，电流420A，功率6000W，精度电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.，分辨率0.1mV/0.1mA，通讯接口LAN/RS232/CAN，尺寸3U

N69206-1200-120

通道数1，电压1200V，电流120A，功率6000W，精度电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.，分辨率1mV/0.1mA，通讯接口LAN/RS232/CAN，尺寸3U

N69212-150-1200

通道数1，电压150V，电流1200A，功率12000W，精度电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.，分辨率0.1mV/1mA，通讯接口LAN/RS232/CAN，尺寸6U

N69212-600-840

通道数1，电压600V，电流840A，功率12000W，精度电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.，分辨率0.1mV/0.1mA，通讯接口LAN/RS232/CAN，尺寸6U

N69212-1200-240

通道数1，电压1200V，电流240A，功率12000W，精度电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S.，分辨率1mV/0.1mA，通讯接口LAN/RS232/CAN，尺寸6U

NGI恩智 N69200系列高性能大功率可编程直流电子负载使用方法：

1. 设备连接：将待测设备与N69200电子负载连接，确保连接正确。
2. 设置参数：通过控制面板设置所需的电压、电流和功率参数。
3. 选择工作模式：根据测试需求选择合适的工作模式（如CC、CV等）。
4. 启动负载：启动电子负载，开始测试。
5. 监控数据：实时监控输出电压、电流和功率，确保在设定范围内。
6. 记录数据：完成测试后，记录相关数据以供分析。
7. 关闭设备：测试完成后，安全断开设备连接，关闭电子负载。

NGI恩智 N69200系列高性能大功率可编程直流电子负载哪些实验室在用：

• 清华大学：用于电动汽车动力电池的性能测试。
• 北京航空航天大学：在燃料电池的研发中应用，评估其性能。
• 上海交通大学：用于直流充电桩的测试，确保其输出稳定性。
• 华中科技大学：在开关电源的测试中使用，评估其效率。
• 中科院电工研究所：用于UPS电源的性能测试，确保其在不同负载下的可靠性。
• 浙江大学：在电力电子设备的研究中应用，进行相关测试。

NGI恩智 N69200系列高性能大功率可编程直流电子负载售后服务支持：

• 在线支持：提供在线技术支持，用户可以通过电子邮件或官方网站提交问题。
• 电话支持：专业技术团队可通过电话为用户提供实时帮助。
• 保修期限：提供一定期限的保修服务，具体视购买协议而定。
• 现场维修：提供现场维修服务，确保设备快速恢复正常运行。
• 运输维修：若设备不能现场修复，可以安排运输至服务中心进行维修。
• 维护计划：提供定期维护服务，以确保设备的最佳性能和准确度。
• 校准服务：定期校准设备，确保测量结果的可靠性。
• 用户培训：提供设备操作培训，确保用户能够熟练使用仪器。
• 应用培训：针对特定应用提供培训，以帮助用户发挥设备的最大潜力。
