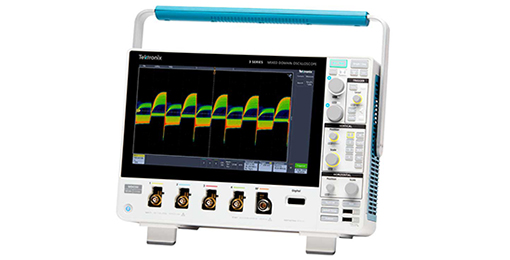

Tektronix泰克 3系列MDO混合域示波器



3系列MDO混合域示波器11.6英寸高清显示器，分辨率为1920x1080，清晰的信号细节显示。提供2或4条模拟通道，最多16条数字通道，内置频谱分析仪。带宽可选100MHz、200MHz、350MHz、500MHz或1GHz，模拟通道的采样率最高可达5GS/s。记录长度为10M点。配备TPP系列探头，具有3.9pF的低电容负载。

科研实验应用：1、物联网（IoT）设计：用于基带信号的测试和验证；2、射频（RF）测试：进行EMI诊断和射频性能评估；3、嵌入式系统开发：捕获和分析数字信号与模拟信号；4、通信系统：测试和优化通信设备的信号质量；5、汽车电子：在汽车电子系统中进行信号分析和故障排除。

Tektronix泰克 3系列MDO混合域示波器技术参数：

• 输入通道：2或4条模拟16条数字1台频谱分析仪
• 带宽1：100MHz、200MHz、350MHz、500MHz或1GHz
• 采样率：模拟通道上为5GS/s（1GHz型号）、2.5GS（所有其他型号）数字通道上最高8.25GS/s（121ps分辨率）
• 记录长度：所有通道上10M点
• 频谱分析仪1：1GHz（标配）；3GHz（选配）
• 信号发生器：任意波形、正弦波、方波、脉冲、斜坡、三角波、DC电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢、Cardiac
• 数字电压表：4位ACRMS、DC和AC+DCRMS电压测量
• 触发频率计数器：5位频率测量
• 高级分析：自动功率测量
• 协议支持：I2C，SPI,RS-232、RS-422、RS-485、UART,CAN,CANFD,LIN,FlexRay,SENT,MIL-STD-1553、ARINC429,I2S,LJ,RJ,TDM,USB2.0
• 显示器：11.6英寸（295毫米）高清彩色(1920x1080)电容式触摸屏
• 重量：11.7磅（5.3千克）

Tektronix泰克 3系列MDO混合域示波器使用方法：

1. 准备仪器：确保示波器连接电源并开机。
2. 选择通道：根据需要选择启用的模拟通道和数字通道。
3. 设置测量参数：通过触摸屏设置带宽、采样率和触发条件。
4. 连接待测设备：将待测信号源连接到示波器的输入端。
5. 开始测量：启动测量，观察波形并记录数据。
6. 数据分析：使用示波器的分析功能对波形进行详细分析，保存测量结果。

Tektronix泰克 3系列MDO混合域示波器哪些实验室在用：

• 清华大学：用于物联网设备的信号测试。
• 北京大学：在汽车电子系统中进行信号分析。
• 复旦大学：用于射频信号的EMI测试。
• 上海交通大学：进行嵌入式系统的信号捕获与分析。
• 中科院电子学研究所：测试通信系统的信号质量。
• 浙江大学：作为教学设备，帮助学生进行电子信号实验。

Tektronix泰克 3系列MDO混合域示波器售后服务支持：

• 保修期：设备通常提供一定期限的保修期，涵盖制造缺陷和材料问题。
• 备件供应：确保常用备件的及时供应，减少设备停机时间。
• 软件更新：定期提供软件升级服务，添加新功能和修复已知问题。
• 硬件升级：可根据需求提供硬件升级服务，提升设备性能。
• 问题响应：针对客户反馈的问题，提供快速响应和解决方案。
• 保修范围：在保修期内，涵盖设备的材料和工艺缺陷。
• 在线资源：提供用户手册、操作指南和常见问题解答（FAQ）的在线访问。
• 满意度调查：定期进行客户满意度调查，收集反馈以改进服务质量。
