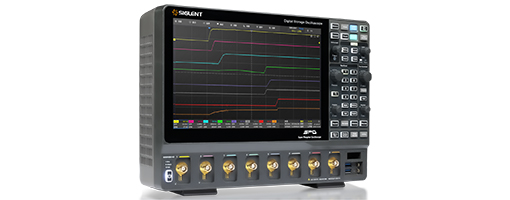

SIGLENT鼎阳科技 SDS5000X HD系列高分辨率示波器



SDS5000X HD系列高分辨率示波器提供350MHz、500MHz和1GHz的多种带宽选择，支持4、6和8通道，能够进行多通道同步测量。最高实时采样率可达5GSa/s，确保快速信号的捕获和分析。波形捕获率高达65万帧/秒，能够捕获快速变化的信号。支持三相电的同步测量。

科研实验应用：1、电力系统分析：用于三相电的电压和电流信号测量，确保电力系统的稳定性；2、宽禁带半导体测试：分析碳化硅（SiC）和氮化镓（GaN）器件的快速开关特性；3、通信系统研发：在通信设备的开发中进行信号完整性测试；4、自动化测试：用于工业自动化设备的信号监测和故障诊断；5、材料科学研究。

SIGLENT鼎阳科技 SDS5000X HD系列高分辨率示波器技术参数：

• 模拟带宽：350MHz，500MHz，1GHz
• 通道数：4+EXT，6+EXT，8+EXT
• 最高实时采样率：5GSa/s
• 垂直分辨率：12-bit
• 最大存储深度：2.5Gpts/ch
• 最高波形捕获率：650，000wfm/s
• 屏幕尺寸：12.1英寸电容式触摸显示屏，分辨率1280*800
• 接口：USB3.0Hostx2，USB2.0Hostx1，USB3.0Device，10M/100M/1000MLAN，外触发输入，辅助输出(TRIGOUT，PASS/FAIL)，10MHzIn，10MHzOut，HDMI输出

测量：

• 超过50种参数测量，并支持直方图和趋势图统计
• 数据分析和数据处理工具
• 搜索、导航、历史、模板测试、数字万用表、波特图、电源分析(选配)、三相电分析(选配)、波形直方图、计数器、双脉冲自动测量

触发类型

• 边沿、斜率、脉宽、窗口、欠幅、间隔、超时、码型、视频、前提边沿、第N边沿、延迟、建立/保持时间、串行触发
• 串行触发和解码
• 标配：I2C，SPI，UART，CAN，LIN
• 选配：CANFD，FlexRay，I2S，MIL-STD-1553B，SENT，Manchester(仅解码)，ARINC429
• 数字通道（标配）：16路，1.25GSa/s采样率，250Mpts/ch存储深度
• 信号发生器（选配）：外置单通道USB隔离信号发生器，最高输出频率50MHz，采样率125MSa/s，波形长度16kpts
• 探头：500MHz无源探头，每通道1套

SIGLENT鼎阳科技 SDS5000X HD系列高分辨率示波器使用方法：

1. 准备仪器：确保示波器连接电源并开机。
2. 选择通道：根据需要选择合适的通道数量（4、6或8通道）。
3. 设置测量参数：通过触摸屏设置所需的带宽、采样率和触发条件。
4. 连接待测设备：将待测信号源连接到示波器的输入端。
5. 开始测量：启动测量，观察波形并记录数据。
6. 数据分析：使用示波器的分析功能对波形进行详细分析，保存测量结果。

SIGLENT鼎阳科技 SDS5000X HD系列高分辨率示波器哪些实验室在用：

• 清华大学：用于电力系统的三相电分析。
• 北京大学：在宽禁带半导体测试中应用。
• 复旦大学：用于通信系统的信号完整性测试。
• 上海交通大学：支持工业自动化设备的信号监测。
• 中科院电子学研究所：进行材料科学研究中的电气性能分析。
• 浙江大学：作为教学设备，帮助学生进行电子信号实验。

SIGLENT鼎阳科技 SDS5000X HD系列高分辨率示波器售后服务支持：

• 保修期：设备通常提供一定期限的保修期，涵盖制造缺陷和材料问题。
• 备件供应：确保常用备件的及时供应，减少设备停机时间。
• 软件更新：定期提供软件升级服务，添加新功能和修复已知问题。
• 硬件升级：可根据需求提供硬件升级服务，提升设备性能。
• 问题响应：针对客户反馈的问题，提供快速响应和解决方案。
• 保修范围：在保修期内，涵盖设备的材料和工艺缺陷。
• 在线资源：提供用户手册、操作指南和常见问题解答（FAQ）的在线访问。
• 满意度调查：定期进行客户满意度调查，收集反馈以改进服务质量。
