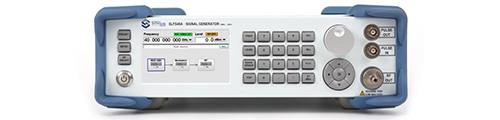

中星联华SLFS40A单通道微波信号源



SLFS40A单通道微波信号源频率覆盖从100kHz至43.5GHz，频率分辨率低至0.01Hz，能够实现精细的频率调节。支持窄脉冲调制，适合对脉冲信号有特殊要求的应用。可用于研发、元器件测试、接收灵敏度测试等多种场景。

科研实验应用：1、微波光子学：用于微波光子学实验中的信号生成；2、相控阵天线测试：在相控阵天线的性能测试中提供信号支持；3、低轨卫星通信：用于低轨卫星的信号测试和验证；4、接收机灵敏度测试：评估接收机在不同条件下的灵敏度；5、元器件测试：对各种微波元器件进行性能测试；6、本振替代。

中星联华SLFS40A单通道微波信号源技术参数：

频率技术指标

• 频率范围：100kHz至43.5GHz
• 频率切换速度：≤20ms
• 频率分辨率：0.01Hz
• 频率扫描模式：步进扫描（相同间隔的频率步进）
• 频率扫描驻留时间：20ms至10s

功率技术指标

• 最大输出功率：100kHz至20GHz：≥+15dBm；20GHz至40GHz：≥+13dBm
• 最小输出功率：-110dBm
• 功率分辨率：0.1dB
• 绝对电平精度：100kHz至40GHz：±1.3dB@≥-20dBm；±1.5dB@<-20~-75dBm；±3.0dB@<-75dBm
  驻波比：≤2GHz：＜1.40：1@衰减器衰减10dB；＞2GHz至24GHz：＜1.50：1@衰减器衰减10dB；＞24GHz至40GHz：＜1.60：1@衰减器衰减10dB

频谱纯度技术指标

• 相位噪声（输出功率：0dBm）：1GHz：＜-125dBc/Hz@1kHz偏移；10GHz：＜-108dBc/Hz@1kHz偏移；20GHz：＜-102dBc/Hz@1kHz偏移；40GHz：＜-96dBc/Hz@1kHz偏移
  谐波抑制(输出功率：+10dBm)：100kHz至200MHz：＜-40dBc；200MHz至20GHz：＜-50dBc；20GHz至40GHz：＜-55dBc
• 杂波抑制（输出功率：0dBm）：100kHz至2GHz：＜-75dBc；2GHz至12GHz：＜-70dBc；12GHz至24GHz：＜-65dBc
  24GHz至40GHz：＜-60dBc

脉冲调制技术指标

• 通断比：＞70dB
• 最小脉宽：50ns
• 最小周期：100ns
• 输入阻抗：直流耦合，高阻
• 电平逻辑：3.3V-CMOS

内部脉冲发生器：

• 方波速率：0.1Hz至10MHz
• 脉冲周期：100ns至10s
• 脉冲宽度：50ns至10s
• 分辨率：5ns
• 可调触发延时：5ns至10s
• 电平逻辑：3.3V-CMOS

参考特性

• 具有内外10MHz参考切换功能
• 内部参考频率稳定度：<±0.05ppm,-20℃～+70℃
• 外部参考输入功率：+5±3dBm
• 内部参考输出功率：+10±1dBm

使用环境适应性要求

温度范围：0℃～+50℃
相对湿度：20%～80%(+30℃)

接口与结构

• 射频输出：2.92mm面板连接器，输出阻抗50Ω
• 内部脉冲输出：BNC
• 外部脉冲输入：BNC
• 外部参考输入：BNC
• 内部参考输出：BNC
• 外部触发输入: BNC
• 内部触发输出: BNC
• 控制接口：RJ-45（TCP/IPoverEthernet）/RS422
• 供电：AC,85～264VAC，50Hz～60Hz，110W（MAX）
• 体积：400mm深*320mm宽*88mm高
• 重量：≤10kg

中星联华SLFS40A单通道微波信号源使用方法：

1. 准备仪器：确保SLFS40A连接电源并开机。
2. 设置频率：通过控制面板设置所需的输出频率。
3. 选择调制方式：根据需求选择相应的调制方式（如窄脉冲调制）。
4. 连接测试设备：将信号源的输出端连接到待测设备。
5. 开始信号生成：启动信号生成，观察输出信号的波形和参数。
6. 记录数据：保存测量结果，并进行分析。

中星联华SLFS40A单通道微波信号源哪些实验室在用：

• 清华大学：用于微波光子学相关实验。
• 北京大学：在相控阵天线测试中应用。
• 复旦大学：用于低轨卫星通信的信号测试。
• 上海交通大学：进行接收机灵敏度测试。
• 中科院电子学研究所：对微波元器件进行性能测试。
• 浙江大学：作为教学设备，进行相关实验和研究。

中星联华SLFS40A单通道微波信号源售后服务支持：

• 服务内容：提供专业的安装和调试服务，确保设备正常运行。
• 定期维护：建议每年进行一次全面的维护，包括硬件检查和软件更新。
• 校准服务：按照国际标准对设备进行校准，保证测试结果的准确性。
• 热线支持：提供24小时技术热线，解决用户在使用过程中遇到的技术问题。
• 在线支持：通过邮件和在线聊天工具提供技术咨询。
• 原厂配件：提供原厂认证的配件和耗材，确保设备的长期稳定运行。
• 用户培训：为操作人员提供设备使用和维护的培训，确保用户熟练掌握操作技能。
• 定期研讨会：定期举办用户交流会，分享最佳实践和最新技术。
