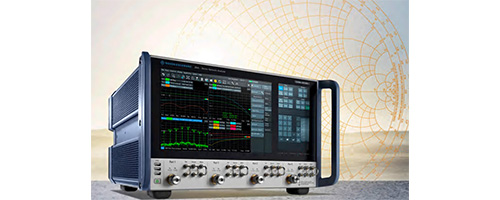

ROHDE&SCHWARZ ZNA矢量网络分析仪



ZNA系列矢量网络分析仪具备卓越的射频性能，能够进行精确的有源和无源组件测量。动态范围可达146dB，采用双触摸屏操作概念，用户可以通过直观的触摸手势进行缩放、移动测量迹线和添加标记，用户可以选择被测设备类型（如放大器、混频器等），系统会自动调整设置，具有极低的迹线噪声。

科研实验应用：1、军工电子器件研发：用于测试和评估军用电子设备的性能；2、雷达测试：在雷达系统中进行信号特性分析和优化；3、卫星通信：用于卫星通信设备的性能测试，确保信号传输的稳定性；4、无线通信：广泛应用于无线通信设备的研发和测试，确保其在不同环境下的可靠性；5、材料特性测量：用于新材料的电气特性测试。

ROHDE&SCHWARZ ZNA矢量网络分析仪参数：

• 测量范围：阻抗50Ω
• 测试端口连接器：R&S®ZNA263.5mm，公头，加固型；R&S®ZNA43，2.4mm接口2.4mm，公头，加固型；R&S®ZNA43，2.92mm接口2.92mm，公头，加固型；R&S®ZNA502.4mm，公头，加固型；R&S®ZNA671.85mm，公头，加固型
• 测试端口数量：R&S®ZNA262或4R&S®ZNA432或4R&S®ZNA502或4R&S®ZNA672或4
• 频率范围：R&S®ZNA2610MHz至26.5GHzR&S®ZNA4310MHz至43.5GHzR&S®ZNA5010MHz至50GHzR&S®ZNA6710MHz至67GHz
• 直流阻断器：R&S®ZNA26、R&S®ZNA43R&S®ZNA50和R&S®ZNA67
• 频率分辨率：1Hz
• 每条迹线的测量点数：1至100001
• 测量带宽：1/1.5/2/3/5/7步进
• 基本单元：1Hz至1.5MHz
• 配备R&S®ZNA-K17增强型
• 中频带宽(30MHz)选件：1Hz至30MHz
• 模拟前端带宽：10MHz至5GHz50MHz（标称值）5GHz至67GHz2GHz（标称值）

ROHDE&SCHWARZ ZNA矢量网络分析仪使用方法：

1. 设备准备：检查仪器的电源和连接，确保所有接口正常。
2. 选择被测设备：在操作界面上选择被测设备的类型（如放大器、混频器等）。
3. 设置测量参数：根据需要设置测量频率、带宽和其他相关参数。
4. 校准仪器：使用校准件进行校准，确保测量的准确性。
5. 进行测试：启动测试，实时监控输出数据，记录测量结果。
6. 数据分析：测试结束后，分析数据并生成报告，评估被测器件的性能。

ROHDE&SCHWARZ ZNA矢量网络分析仪哪些实验室在用：

• 清华大学：用于射频器件的性能测试，推动相关研究。
• 北京大学：应用于无线通信设备的研发，进行信号传输特性测试。
• 复旦大学：在材料科学研究中，评估新材料的电气特性。
• 上海交通大学：用于天线设计和基站测试，确保天线的性能。
• 中科院电子学研究所：进行高频电子器件的测试，推动技术进步。
• 浙江大学：应用于汽车电子设备的射频性能测试，确保其可靠性。

ROHDE&SCHWARZ ZNA矢量网络分析仪售后服务支持：

• 保修期：设备通常提供一定期限的保修期，涵盖制造缺陷和材料问题。
• 备件供应：确保常用备件的及时供应，减少设备停机时间。
• 软件更新：定期提供软件升级服务，添加新功能和修复已知问题。
• 硬件升级：可根据需求提供硬件升级服务，提升设备性能。
• 问题响应：针对客户反馈的问题，提供快速响应和解决方案。
• 保修范围：在保修期内，涵盖设备的材料和工艺缺陷。
• 在线资源：提供用户手册、操作指南和常见问题解答（FAQ）的在线访问。
• 满意度调查：定期进行客户满意度调查，收集反馈以改进服务质量。
