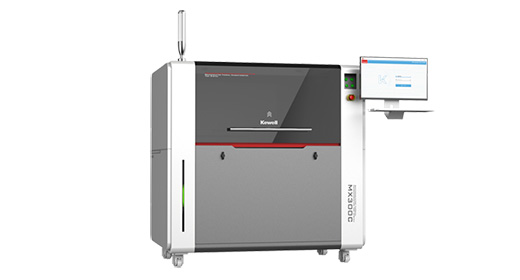

Kewell科威尔 MX300C系列功率器件热特性测试系统



MX300C系列功率器件热特性测试系统提供±50μV的导通压降测量精度和±2℃的结温测试精度。最多可支持12个工位的测试，每个工位的栅压可独立控制（-30V至+30V）。能够快速获得故障进度、循环次数和故障原因，自动停止测试以保护设备。具备掉电、过温、烟雾和冷却剂泄漏等多重保护功能。

科研实验应用：1、功率循环测试：用于IGBT等电力电子器件的功率循环测试；2、热阻测试：评估功率器件的热阻特性，确保其在高功率条件下的散热能力；3、可靠性评估：根据AQG324等标准进行功率模块的可靠性测试；4、材料研究：用于新材料（如SiC、GaN）的热特性研究，推动新型功率器件的开发；5、电力电子设备测试。

Kewell科威尔 MX300C系列功率器件热特性测试系统技术参数：

型号		MX300C-3000
设备精度	恒温板1	温控精度为±0.5℃，温控范围：15~80℃
	恒温板2	稳定性±0.01℃，温控范围：-35~200℃
	导通压降测量精度	±50μV
	结温测试精度	±2℃
	冷板及壳温测试精度	±2℃
	栅极电流检测	0.2nA-100uA，分辨率：25pA
测试容量	Zth/Rth/Kcurve	每次测试1只样品
	秒级/分钟级功率循环	每次最多可测试12只样品
K曲线测试	测试电流	范围0~3A，精度≤0.1%+5mA，分辨率0.1mA
	恒温系统	温度范围-35～200℃，稳定性±0.01℃(依赖采购设备精度)
Zth/Rth测试	结温测试	采样速度1MH，精度2℃，分辨率0.1℃
	壳温测试	采样速度1MHz，精度2℃，分辨率0.1℃
	快速关断	样品加热电流可以1μs内去除
	Zthjc，Zthja测试能力	具备
	显示积分、微分结构函数曲线	具备
秒级功率循环测试	功率电源	输出能力>3000A，电流精度±0.1%set+0.4%FS
	结温测试	采样速度10KHz，精度2℃，分辨率0.1℃
	壳温测试	采样速度10KHz，精度2℃，分辨率0.1℃
	典型条件	0.5s<tcycle<10s，Tjmax=150℃，△Tjmax=60K，130，000cycles
	老化模式	恒电流，恒定结温Tjmax/△Tjmax，恒定功率P
	数据记录	加热电流，ton toff Jjmax △ Tj Tjmin 冷媒温度Tcoolant，冷媒流量F，冷板温度THS
分钟级功率循环测试	功率电源	输出能力>3000A，电流精度±0.1%set+0.4%FS
	结温测试	采样速度10KHz，精度2℃，分辨率0.1℃
	壳温测试	采样速度10KHz，精度2℃，分辨率0.1℃
	典型条件	2min<tcycle<6min，TCmin=25℃，△Tjmax=80K，2，000~5，000 cycles
	老化模式	恒电流，恒定结温Tjmax/ΔTjmax，恒定功率P
	数据记录	加热电流I，ton toff Tjmax△Tj Tjmin冷媒温度Tcoolant，冷媒流量F，冷板温度THS

Kewell科威尔 MX300C系列功率器件热特性测试系统使用方法：

1. 设备准备：检查设备的电源和连接，确保系统正常工作。
2. 样品准备：根据实验需求准备待测试样品，确保样品符合测试标准。
3. 设置参数：在控制界面上设置测试温度、电压和时间等参数。
4. 启动设备：开启设备，等待设备达到设定的工作状态。
5. 进行测试：在设定的条件下进行测试，实时监控输出电压和漏电流。
6. 结束测试：测试结束后，关闭设备，整理数据并进行分析。

Kewell科威尔 MX300C系列功率器件热特性测试系统哪些实验室在用：

• 清华大学：用于IGBT器件的功率循环测试，评估其长期可靠性。
• 北京大学：应用于SiC材料的热特性研究，推动新材料的开发。
• 复旦大学：进行电力电子设备的热阻测试，确保其在实际应用中的性能。
• 上海交通大学：用于新能源汽车电池管理系统的测试，评估其在高温环境下的表现。
• 中科院电工研究所：在基础研究中进行功率器件的可靠性测试，推动电力电子技术的发展。
• 浙江大学：用于新型功率器件的热特性测试，确保其符合行业标准。

Kewell科威尔 MX300C系列功率器件热特性测试系统售后服务支持：

• 服务内容：提供专业的安装和调试服务，确保设备正常运行。
• 定期维护：建议每年进行一次全面的维护，包括硬件检查和软件更新。
• 校准服务：按照国际标准对设备进行校准，保证测试结果的准确性。
• 热线支持：提供24小时技术热线，解决用户在使用过程中遇到的技术问题。
• 在线支持：通过邮件和在线聊天工具提供技术咨询。
• 原厂配件：提供原厂认证的配件和耗材，确保设备的长期稳定运行。
• 用户培训：为操作人员提供设备使用和维护的培训，确保用户熟练掌握操作技能。
• 定期研讨会：定期举办用户交流会，分享最佳实践和最新技术。
