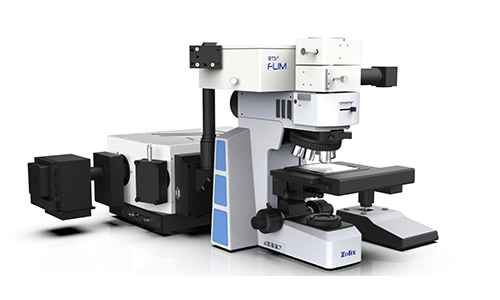

卓立汉光zolix RTS2-FLIM拉曼光谱仪



卓立汉光zolix RTS2-FLIM拉曼光谱仪内置532，638，785常用雷射，雷射光路固化无需切换和调节。320mm焦长光谱仪，获得最佳光谱解析度，制冷式拉曼专用光谱CCD相机，峰值量子效率QE>90%。并可扩展EMCCD，IICD，PMT等探测器，扩展系统功能。并采用紧凑稳定的共焦拉曼光路减小光程，提高系统稳定度和重复性。具有良好扩展性，可根据需求拓展为以拉曼为主要功能的显微光谱工作站。

科研实验应用：广泛用于材料科学、生命科学、环境能源、食品农业等实验室。用于研究硅、化合物半导体等材料的晶体结构、锂电池、燃料电池、金属纳米粒子、碳纳米管、高分子材料的取向、活细胞内生物大分子的定位、土壤、水体中有机污染物、太阳电池、光催化剂等新能源材料、农作物、畜产品中的农药残留、转基因物质分析等。

卓立汉光zolix RTS2-FLIM拉曼光谱仪技术参数：

系统性能指标
光谱扫描范围	200-900nm
小时间分辨率	16ps
荧光寿命测量范围	500ps-1μs@皮秒脉冲激光器
空间分辨率	≤1μm@100X物镜@405nm皮秒脉冲激光器
荧光寿命检测IRF	≤2ns
配置参数
激发源及匹配光谱范围； （光源参数基于50MHz重复频率）	375nm皮秒脉冲激光器，脉宽：30ps，平均功率1.5mW，荧光波段：400-850nm
	405nm皮秒脉冲激光器，脉宽：25ps，平均功率2.5mW，荧光波段：430-920nm
	450nm皮秒脉冲激光器，脉宽：50ps，平均功率1.9mW，荧光波段：485-950nm
	488nm皮秒脉冲激光器，脉宽：70ps，平均功率1.3mW，荧光波段：500-950nm
	510nm皮秒脉冲激光器，脉宽：75ps，平均功率1.1mW，荧光波段：535-950nm
	635nm皮秒脉冲激光器，脉宽：65ps，平均功率4.3mW，荧光波段：670-950nm
	660nm皮秒脉冲激光器，脉宽：60ps，平均功率1.9mW，荧光波段：690-950nm
	670nm皮秒脉冲激光器，脉宽：40ps，平均功率0.8mW，荧光波段：700-950nm
科研级正置显微镜	落射明暗场卤素灯照明，12V，100W 5孔物镜转盘，标配明场用物镜：10×，50×，100× 监视CCD：高清彩色CMOS摄像头，像元尺寸：3.6μm3.6μm， 有效像素：1280H1024V，扫描方式：逐行，快门方式：电子快门
电动位移台	高精度电动XY样品台，行程：7550mm（12080mm可选）， 小步进：50nm，重复定位精度：＜1μm
光谱仪	320mm焦距影像校正单色仪，双入口、狭缝出口、CCD出口， 配置三块68×68mm大面积光栅，波长准确度：±0.1nm， 波长重复性：±0.01nm，扫描步距：0.0025nm，焦面尺寸：30mm(w)×14mm(h)， 狭缝缝宽：0.01-3mm连续电动可调
	探测器：制冷型紫外可见光电倍增管，光谱范围：185-900nm（标配，可扩展）
光谱CCD （可扩展PLmapping）	低噪音科学级光谱CCD（LDC-DD），芯片格式：2000x256 像元尺寸：15μm15μ m，探测面：30mm3.8mm，背照式深耗尽芯片 低暗电流，低制冷温度-60℃@25℃环境温度，风冷，高量子效率值>95%
时间相关单光子计数器（TCSPC）	时间分辨率：16/32/64/128/256/512/1024ps……33.55μs，时间＜10ns， 高65535个直方图时间窗口，瞬时饱和计数率：100Mcps，支持稳态光谱测试；
OmniFluo-FM荧光寿命成像专用软件	控制功能：控制样品平移台移动，通过显微镜的明场光学像定位到合适区域， 框选扫描区域进行扫描，逐点获得荧光衰减曲线，实时生成荧光图像等 数据处理功能：自动对扫描获得的FLIM数据，逐点进行多组分荧光寿命拟合 （组分数小于等于4），对逐点拟合获得的荧光强度、荧光寿命等信息生成 伪彩色图像显示 图像处理功能：直方图、色表、等高线、截线分析、3D显示等
操作电脑	品牌操作电脑，Windows10操作系统

卓立汉光zolix RTS2-FLIM拉曼光谱仪使用方法：

• 根据样品特性选择合适的载玻片、样品池等样品支撑装置。
• 适当调整样品量和浓度，确保拉曼信号和荧光信号能够被高灵敏度检测器捕获。
• 选择合适的激发光源波长，通常采用532nm、633nm等激光器。
• 调整光路中的聚焦透镜、滤光片等光学元件，优化拉曼和荧光信号的收集效率。
• 设置扫描范围、积分时间、分辨率等参数，以获得高质量的光谱数据。
• 通过控制软件启动扫描测试，实时监控拉曼光谱和荧光寿命成像的采集过程。
• 根据样品复杂程度适当调整采集时间和积分次数，获得理想的信噪比。
• 利用软件对采集的拉曼光谱进行基线校正、峰值分析等预处理。
• 对FLIM数据进行荧光寿命成像重建和分析，获得样品的微观结构信息。
• 结合拉曼光谱和FLIM数据，对样品的化学组成和微结构进行综合表征。

卓立汉光zolix RTS2-FLIM拉曼光谱仪有哪些实验室在用：

• 中国科学院物理研究所光学与原子分子物理国家重点实验室
• 浙江大学材料科学与工程学院
• 湖北大学材料科学与工程学院
• 北京理工大学材料科学与工程学院
• 武汉理工大学高分子科学与工程学院

卓立汉光zolix RTS2-FLIM拉曼光谱仪售后服务支持：

• 免费上门安装和调试服务。
• 提供操作和应用方面的培训以提升用户操作能力。
• 电话和在线技术支持解答各种问题。
• 定期和不定期上门检修维护服务。
• 支持将仪器与其他设备进行相互连接应用。
• 根据用户需求提供软件升级服务。
• 专业工程师快速解决设备产生的各种故障。
• 及时供应易损件和消耗品等部件。
• 提供设备运行情况和性能监测分析报告。

卓立汉光zolix RTS2-FLIM拉曼光谱仪组成：

• 拉曼接口盒：内置常用雷射及滤光片组，扩展雷射包含自由光和单模光纤输入。
• 光路转向控制：光路转向控制可向下和向左，与原子力，低温，探针台等外设联用，可升级振镜选项。
• 明视场相机：明视场相机代替目镜。
• 拉曼显微镜：正置科研级金相显微镜，标配落射式明暗场照明，其他照明方式可升级。
• 电动样品台：75x50mm行程高精度电动载物台，1um定位精度。
• 光纤共聚焦耦合：光纤共聚焦耦合为可选项，提高空间分辨率。
• CCD-狭缝共聚焦耦合：标配自由光CCD-狭缝耦合方式，可使用光谱仪成像模式，高通光量。
• 光谱CCD：背照式深耗尽型光谱CCD相机，200-1100nm工作波段，峰值QE>90%。
• 320mm光谱仪：F/4.2高通光量影响校正光谱仪，1x10-5杂散光抑制比显微拉曼光谱仪RTS2。

相关产品：

显微镜：可与倒置显微镜、共焦显微镜等组合使用，实现微区域样品的拉曼和荧光表征。

温度控制装置：可与加热/制冷台等温度控制设备联用，对温度敏感样品进行原位分析。

流动池：可与微流控系统集成，实现动态过程中样品的实时监测。

光纤探头：可采用光纤探头进行远场采集，方便在线监测和现场分析。

数据处理软件：可与专业的光谱分析软件如LabSpec、OPUS等联用，实现更深入的光谱数据处理和解析。
