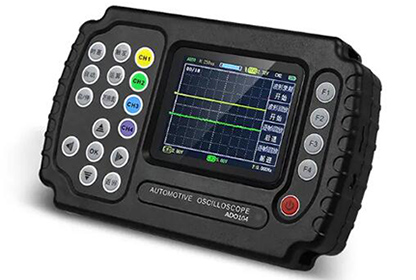

万博高科 ADO104四通道数字汽车手持示波器



ADO104是万博高科推出的一款专业级汽车手持式数字示波器，具有4通道、200MHz带宽、1GS/s采样率等特点。内置多种测量功能，如电压、电流、功率、频率等。它针对汽车电子、发动机、底盘等领域的诊断和故障分析需求而设计，适用于广泛的汽车电子系统测试。支持Windows和Android平台的PC连接软件。

科研实验应用：发动机燃料喷射系统测试、点火系统工作波形分析、车载总线信号捕获与解码、电池管理系统性能测试、电机驱动控制电路调试。捕获和解码 CAN、LIN、FlexRay等车载总线信号、测量电动机驱动电路的电压、电流波形等等。

万博高科 ADO104四通道数字汽车手持示波器参数：

模型	ADO104四通道
输入
输入耦合	交流、直流 (AC，DC)
输入电阻	1MΩ 25pF
最大输入电压	40V (探头X1); 400V (探头X10) 可测量220V电压；
探头衰减	1X、10X、100X
探头衰减系数设置	1X、10X、100X
信号采集系统
抽样方法	实时抽样，随机抽样
存储深度	4K
垂直系统
垂直灵敏度	10mV-5V (探头1X) 100mV-50V (探头10X) (1、2.5、5步)
垂直精度	+/-3%
垂直分辨率	8位
带宽	10兆赫
水平系统
实时采样率	100MSa/s
水平扫描范围	25nS/div-5S/div
触发系统
模型	自动、普通和单一
类型	上升沿、下降沿
自动检测	支持 (20hz-10mhz)
测量系统
光标测量	支持时间和电压光标
测量方法	手册
测量	振幅、频率、周期、占空比

万博高科 ADO104四通道数字汽车手持示波器使用方法：

连接探头：

• 将探头连接到待测电路或系统上。ADO104支持多种探头，包括电压探头、电流探头等。
• 确保探头接地良好，以获得准确的测量结果。

设置测量参数：

• 根据待测信号的特点，选择合适的垂直档位、时基、采样率等参数。
• 设置合适的触发模式和电平，以稳定捕获波形。

捕获和分析波形：

• 启动测量并捕获波形数据。
• 使用光标和测量功能分析波形特性，如电压、时间、频率等。
• 如需保存数据，可导出波形数据进行进一步分析。

万博高科 ADO104四通道数字汽车手持示波器有哪些实验室在用：

• 北京交通大学机动车辆工程学院汽车电子与智能控制实验室
• 同济大学机械与动力工程学院汽车工程实验中心
• 上海交通大学汽车工程学院动力与能源实验室
• 天津理工大学机电工程学院汽车工程与传动实验室

万博高科 ADO104四通道数字汽车手持示波器售后服务支持：

• 在质保期内，如出现任何制造或材料缺陷，万博高科将无条件为您免费维修或更换。
• 万博高科在全国范围内建立了广泛的维修服务网点。
• 用户可就近联系当地的维修站，由专业的维修人员提供快速高效的维修服务。
• 维修过程中，我们会提供免费的返修运输服务，最大限度降低用户的维修成本。
• 万博高科设有专业的技术支持热线，随时为用户解答使用过程中遇到的各种问题。
• 我们的技术支持工程师都经过严格的培训，能够提供专业、细致的技术指导。
• 万博高科会定期推出ADO104示波器的软件升级版本。
• 升级版本将包含新增功能、优化性能、修复漏洞等内容。
• 用户可以通过PC软件或在线升级的方式，随时获取最新的软件版本。
