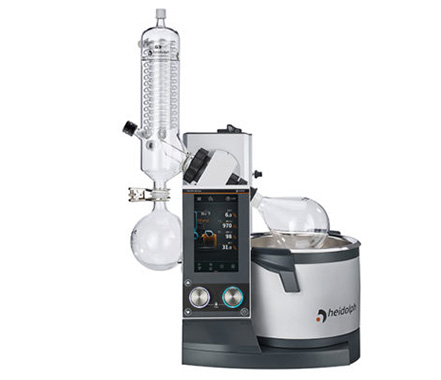

Heidolph Hei-VAP旋转蒸发仪



Hei-VAP旋转蒸发仪配有可拆卸操作面板，提供手动提升(HL)和电动提升(ML)配置。操作面板有一个更大的4.3英寸LCD显示屏，可显示所有参数、集成真空控制器，并可存储30个自动蒸馏程序，可使用Hei-GUIDE控制旋钮立即访问。

科研实验应用：广泛应用于化学、生物化学、制药和其他实验室，用于1、有机合成（溶剂去除、溶剂浓缩和溶剂分离等有机合成过程）；2、制药研究（制药工业中的药物研究和开发，如药物浓缩、溶剂去除等）；3、环境分析（环境样品的浓缩和净化，如水样、土壤样品等）；4、食品和饮料分析（食品和饮料样品的浓缩和分离）。

Heidolph Hei-VAP旋转蒸发仪技术参数：

• 高度调节速度：手动的
• 高度调节（毫米）：155
• 转速（转/分）：20-280
• 转速设定：4.3英寸LCD彩色图形显示屏
• 驾驶：带电子调速的无刷直流电机
• 制热量(W)：1,300
• 温度。加热浴范围(°C)：20-210
• 浴槽温度精度(°C)：±1
• 过热保护槽(°C)：通过单独的Pt1000在超过设定温度5°C时截止
• 加热浴温度控制：电子/数字
• 二次超温截止温度（°C）：250
• 材料加热浴：不锈钢AISI316L
• 加热浴直径：255
• 容积加热浴：4.5
• 蒸汽温度传感器
• 集成真空控制器：是的
• 计时器：是的
• 真空程序AUTOeas：是的
• 需要AUTO精确-传感器：是的
• 供电功率（W）：1,400
• 尺寸（长x宽x高）（毫米）：395×430×490
• 防护等级**(DINEN60529)：防护等级20
• 工作条件（°C）：0-40（80%相对值）湿度


Heidolph Hei-VAP旋转蒸发仪使用方法：

• 将待蒸发的溶剂或样品溶液放置在旋转瓶中。
• 根据实验要求，设置旋转瓶的温度和转速。这可以通过设备上的控制面板进行调节。
• 使用真空泵或真空系统，调节蒸发仪的真空程度。这有助于加速溶剂的蒸发过程。
• 启动Hei-VAP旋转蒸发仪，开始样品的蒸发过程。确保监测和记录蒸发过程中的温度和真空变化。
• 根据需要，收集蒸发的溶剂或样品。

Heidolph Hei-VAP旋转蒸发仪有哪些实验室在用：

• 中国科学技术大学生命科学学院
• 华中科技大学生命科学技术学院
• 武汉大学生命科学学院
• 中国科学院上海生命科学研究院
• 浙江大学医学院

Heidolph Hei-VAP旋转蒸发仪售后服务：

专业的技术支持团队，可以通过电话、电子邮件或在线支持平台为用户解答仪器操作、故障排除和应用方面的问题。他们可以提供实时的指导和建议，帮助用户充分利用仪器的功能。

如果出现故障或需要维护，用户可以联系售后服务团队进行维修安排。他们将诊断问题并进行必要的修复，包括零部件更换、校准和调整。Heidolph通常提供原厂认证的零部件供应，以确保其品质和兼容性。

培训课程，以帮助用户熟悉Hei-VAP旋转蒸发仪的操作和应用。这些培训课程可以在用户实验室内进行，或者用户可以参加Heidolph组织的培训活动。培训内容通常包括仪器操作、安全使用、维护和保养等方面。

Heidolph通常提供一定的质保期，覆盖仪器的制造缺陷和故障。用户还可以根据需要购买额外的延长保修服务，以延长仪器的保修期限。

相关产品：

Heidolph Hei-Chill冷却循环器：提供旋转蒸发仪所需的冷却介质，帮助控制旋转瓶的温度。
